型號 #： vlb

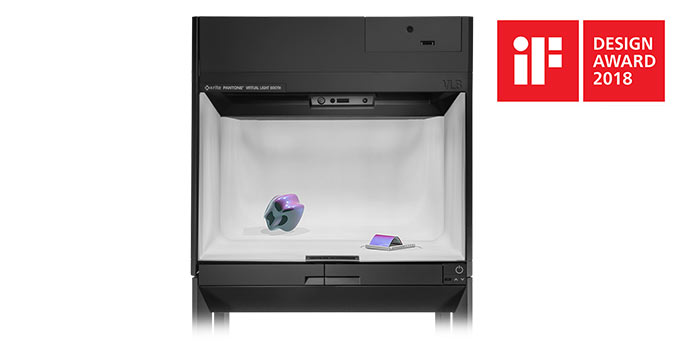

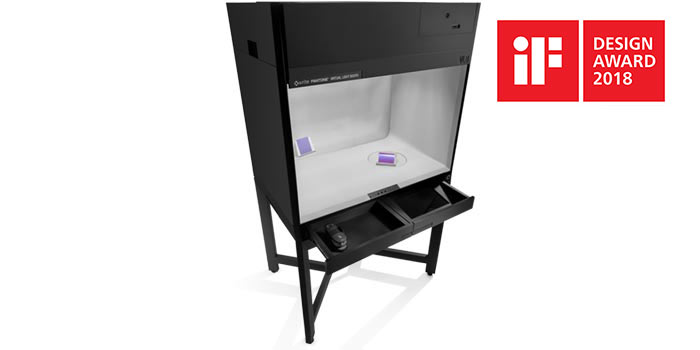

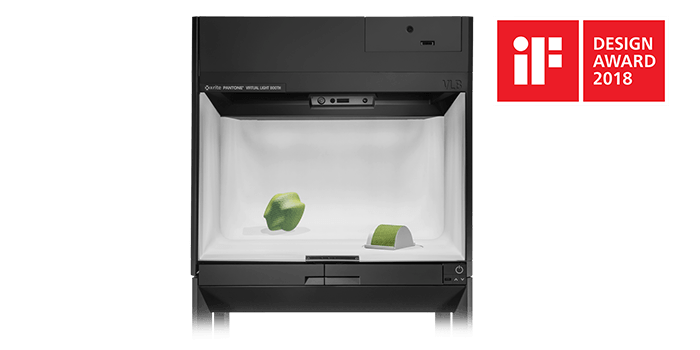

虛擬光源箱
虛擬光源箱與整體外觀捕捉生態系統可以在數字環境中捕捉和驗證材料的真實外觀，能夠直接準確比較物理材料與數字材料樣品，并借助的沉浸式3D顯示體驗，設計人員可以在獲得更多信息的情況下進行材料選擇，簡化設計審批流程并縮短產品上市時間。
產品概述
產品規格
產品支持
資源中心
視頻
隨著向數字化制造流程的過渡，企業越來越需要通過物理上精確的虛擬設計 來呈現終產品的真實外觀。目前渲染軟件和傳統的材質解決方案通常無法 精準的重現物理樣片的紋理，光澤度，透明度等視覺屬性。全局材質采樣生 態系統和虛擬光源箱使這一切都成為可能。
虛擬光源箱使用戶能夠評估虛擬物體的數字化材料，直接與實際材料樣本進 行比較。它采用先進的人臉跟蹤和色彩校正系統，在沉浸式的環境下物理真 實的還原材質的各項視覺特性，即使是顏色和外觀會基于視角而改變的復雜 材質，VLB都能輕松應對。它是第一個用于評估物理和虛擬世界中材料外觀 的沉浸式虛擬光源箱，您能看到自己的設計栩栩如生并可以輕松比對不同設 計方案，減少審批時間從而縮短研發周期。
- 直接將虛擬材料樣本與實際材料進行比較。集成式攝像機傳感器、分光光光度儀和色度儀可準確地顯示和評估材料，確保虛擬材質和實體材質在設計過程中的一致性。
- 在標準的照明條件下評估樣本。通過環境光補償，用戶能在任何環境照明條件下直接準確查看和比較虛擬材質和實體材質。
- 動態捕捉和人臉跟蹤感應器使用戶可從多個角度觀察，評估虛擬材質，尤其是對于帶有特效的，其顏色和外觀會隨視角而改變的材質(例如有變色特效的車漆)。
| 尺寸和重量： | 74 厘米 x 111 厘米 x 192 厘米 – 223 厘米（可調節高度）| 232.5 公斤 |
|---|---|

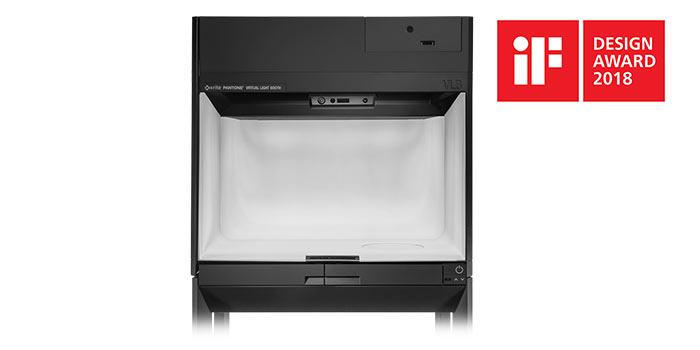

| 集成式 SpectraLight QC 光源箱 |
? 半漫射 D65 日光模擬器（過濾鎢鹵素日光提供準確的日光模擬，保證佳視覺評估效果， 照度：2000 lx ± 500

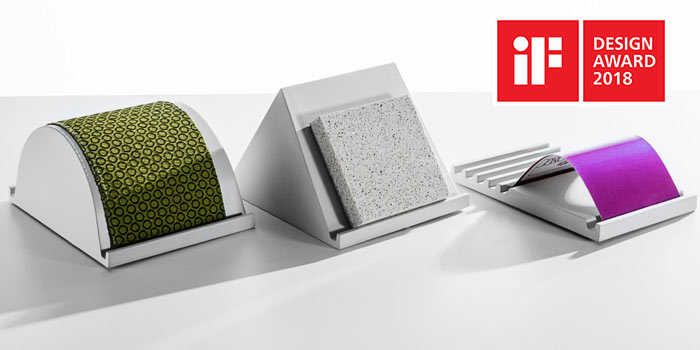

lx），可切換 ? D65 日光（具有高顯色指數的 LED 技術），可切換 ? 嵌入式電動旋轉平臺，帶三個樣品架（通過觸摸屏控制速度和旋轉，與虛擬樣品臺電子同步） |
| 集成式虛擬光源箱： |
? 47” 高亮度 LCD 顯示器，5000 cd/m2，原生分辨率 1920 x 1080 像素，10 位色深 ? 愛色麗 OpenGL 實時渲染引擎支持、自定義 .obj 模型以及 AxF 材料（BTF、SVBRDF 和 CPA 汽車涂料）。 ? 虛擬旋轉平臺 |
| 用戶界面： |

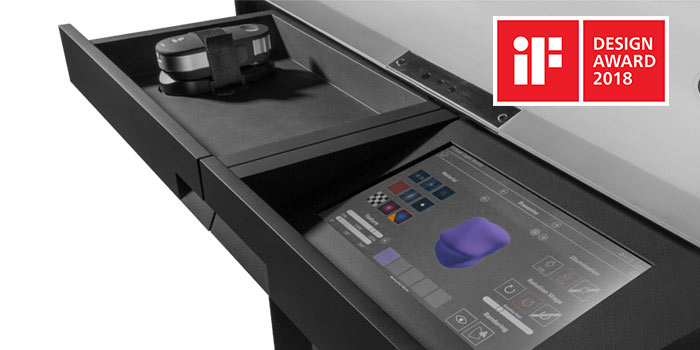

? 電動液壓高度調節可調整觀察角度 ? 嵌入式 13.3 英寸觸摸屏 ? PANTORA 軟件用于配置渲染場景和材料（需要外部 PC） |
| 傳感器和控件： |

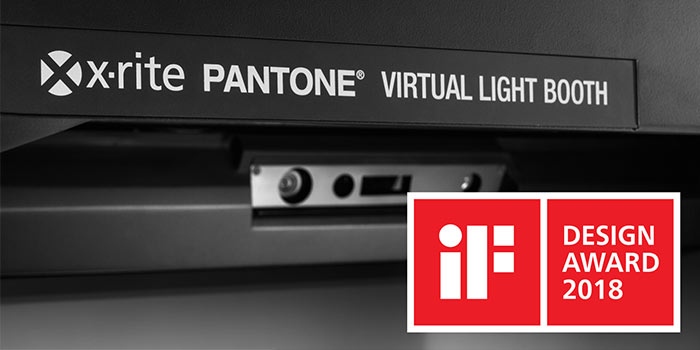

? 動態捕捉和人臉感應器 ? 外部愛色麗 i1Pro 2 分光光度儀用于系統校準 ? 嵌入式愛色麗 i1Display Pro 色度儀用于閉環顯示器校準 ? 嵌入式愛色麗 i1Pro 2 分光光度儀用于環境光補償 |
| PC 和數據界面： |
? 嵌入式動態捕捉 PC ? 使用 NVIDIA Quadro P5000 GPU 的嵌入式渲染 PC ? USB 2.0 接口（正面）連接 i1Pro 2 分光光度儀用于系統校準 ? 千兆以太網接口（背面）通過 PANTORA VLB 軟件連接外部 PC |
| 電氣要求： |
TAC-VLB-JP：100 VAC，12A，50/60 Hz TAC-VLB-US：120 VAC，12A， 60 Hz TAC-VLB-EU：220-240 VAC，7A，50/60Hz |
| 產品安全性： | cUL60950-1 包括修正案 1 和 2 | IEC/EN60950-1 信息技術信息 |
| EMC 合規性： | FCC 第 15 部分 | IEC/EN55032 | IEC/EN55024 |
| 操作溫度和濕度： | 10 至 35℃，80% 濕度（非冷凝） |
| 儲存溫度和濕度： | -20 至 60℃ |
| 運輸尺寸和重量： | 108 厘米 x 130 厘米 x 196 厘米 | 363 公斤 |
